拓?fù)湓O(shè)計可參考HERIC(高效率和可靠逆變器概念)如圖二，這樣的拓?fù)浣Y(jié)構在交流側增加了一個采用兩個背靠背IGBT器件(絕緣柵雙極型晶體管)的旁路橋臂。交流旁路提供了兩個重要功能。

2.1理論分析：

1)在零電壓狀態時避免了L1(2)和CPV間的無功功率交換，從而提高了效率。

2)在零電壓狀態時將光伏模塊和電網隔離，從而消除了VPE中的高頻成分

這種設計主要特征為：

1)S1-S4和S2-S3以高頻方式開關，S+(S-)以電網頻率開關。

2)存在兩種零電壓狀態：S+=ON和S-=ON(當橋臂關斷時)

優點：

1)濾波器上的電壓是單極性的(0→+VPV→0→-VPV→0)，從而降低了鐵芯的消耗。

2)效率可高達97%，這是因?yàn)榱汶妷籂顟B(tài)時在L1(2)和CPV間沒有無功功率交換，并且一個橋臂的開關頻率低。

3)VPE中只含有電網頻率分量而沒有開關分量，因此產生的漏電流和EMI都很小。

應用該拓?fù)湓O(shè)計，改善了采用雙極性調制的全橋逆變器的性能，它通過交流旁路為電路 增加零電壓狀態提高了效率。由于這種拓?fù)浣Y(jié)構的效率高和漏電流及EMI小，因此它非常適合用于無變壓器型光伏逆變器。Sunways將這一經典的H橋型的新型拓?fù)渖暾?qǐng)的專利，適合2.7~5KW功率段產品。

2.2 專利規避

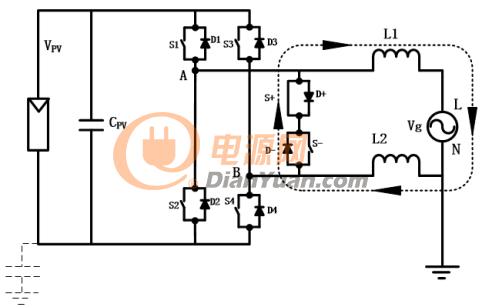

為了促進我國光伏行業的發展，針對上述HERIC拓?fù)洌梢栽趯＠矫孀鲂┮?guī)避。比如可以在圖二的S1管或S3管與BUS+串入一個處于常通狀態的IGBT，綜合看比H6的成本更低，從研發經驗看layout走線較為順利，可實現雙層板，相比四層板價格價格可降30%。

?

?

?

?

圖二

三、電子線路優化：

3.1輔助電源：

業界內簡稱SPS,起初從主變壓器輸出的HF-POWER信號去驅動4個并聯的變壓器(3個INV驅動變壓器和1個COMM-POWER變壓器)為了從空間和成本考慮，將4個變壓器合成為一個變壓器。因拓?fù)涞牟町愋裕肊I30~EI33變壓器便可滿足需求。

3.2輔助電源拓?fù)洌?/p>

設計此處裕量較大，隨著成本壓力的增加，雙管單端反激優化為單管單端反激，既滿足了性能要求，又降低了成本。

傳統輔助電源一般從BUS側取電，但稿主覺得可以從電網接口取電，這樣可以有兩方面好處:

(1)避免早晚PV能量微弱時產生的重復啟動導致SPS電源異常鎖死;

?

(2)電整流后電壓較低，對應開關管選型和變壓器設計的需求成本會極大降低 (電網最高 AC300V，PV最高600V)。

(3)SPS電網取電，可以除去掉PV的假負載電路，原理是在+15V沒有建立前，假負載一直處于工作狀態，當+15V建立后，假負載電路停止工作。這樣可以簡化SPS電源設計，降低成本，減少額外電路占用PCB空間。業界常用的假負載電路如圖三：

?

?

?

?

圖三

3.3絕緣阻抗檢測：

傳統雙路輸入的逆變器起初用兩個繼電器，但目前軟件算法的深入，用單個繼電器便完全可以實現兩個繼電器的性能。

3.4 CPU冗余：

最早要求冗余的是德國VDE-0126-1-1，要求在檢測電網電壓、電網過零點、漏電流、逆變電流等方面要求做冗余檢測，所以要多一顆輔CPU，成本就會增加，隨著國內市場的放開，考慮到國內監管不嚴格和低成本的需求，有些廠家已經把輔CPU去掉或者不焊接。

3.5漏電流檢測方案：

現在大部分逆變器廠家依然沿用傳統方案分立器件所搭的電路，由于分立器件的離散性和耦合性較差，特別在電網較差的場合如：澳洲電網的單線傳輸特殊性，導致國內逆變器廠商大面積誤報漏電錯誤信息，帶來很大的經濟損失。另外雷擊很容易使GFCI電路失效，雖然經過幾代國內外工程師的優化，在漏電互感線圈的每個端口防止大量的鉗位二極管保護，還未徹底解決這類問題的發生，所以Magtron針對現場的發生的客訴以及逆變器小型化，集成化的設計理念，開發出高度集成的漏電流傳感器并且得到大批量的應用，目前已有許多典型逆變器廠家選用模塊式的漏電流檢測方案。數據表明，相對分立器件的管控成本較低，類似客訴事件大大降低，售后成本也大幅下降。

Magtron獨創的Type B型RCMU(關于TypeB型的RCMU分析可百度搜尋稿主上一篇文章“RCMU在光伏逆變器中的研究說明”)在光伏逆變器中得到廣泛的認可。為了逆變器的研發與制造商考慮，Magtron基于“Magtron iFluxgate”系列技術方案，在原器件的方案上對RCMU進行強勢升級，開發了一款專為匹配小功率逆變器要求和成本的一款全球超小型漏電流傳感器RCMU101SM1-AI如圖四，為高絕緣強度、高功率密度、高性價比的超薄逆變器的方案奠定了設計基礎。該器件采用SoC集成方案，包含全球獨特的Self-Check功能。具有全溫區線性度高、精度良好、單電源供電、電路應用簡單，并且兼容RCMU各個型號等特點，其模塊化的設計、PCB插件式的安裝讓客戶在實際使用更加方便和快捷。體積上相比中大功率的RCMU有明顯的減小，體積減少3/4以上。使得逆變器AC端的布局可以更加靈活。

Magtron檢測TypeB型漏電流利用的是環形磁通門原理：

被測磁場中高導磁率磁芯在交變磁場的飽和激勵下(如圖四驅動波形)，其磁感應強度與磁場強度的非線性關系來測量弱磁場的。這種物理現象對被測環境磁場來說好像是一道“門”，通過這道“門”，相應的磁通量即被調制，并產生感應電動勢。利用這種現象來測量電流所產生的磁場，從而間接的達到測量電流的目的。

?

?

?

?

圖四

整個過程可以概括為：當磁通門式電流傳感器工作時，激勵線圈中加載一固定頻率、固定波形的交變電流進行激勵，使磁芯往復磁化達到飽和。在不存在外在電流所產生的被測磁場時，則檢測線圈輸出的感應電動勢只含有激勵波形的奇次諧波，波形正負上下對稱。當存在直流外在和激勵交變磁場，直流被測磁場在前半周期內促使激勵場使磁芯提前達到飽和，而在另外半個周期內使磁芯延遲飽和。因此，造成激勵周期內正負半周不對稱，從而使輸出電壓曲線中出現振幅差。該振幅差與被測電流所產生的磁場成正比，因此可以利用振幅差來檢測磁環中所通過的電流。

模塊主要特點：

?

?

?

?

圖五

?最小檢測范圍由直流0mA~交流500mA(可數字化調整)

?集成安全自檢(Self-check)功能，安規件級別

?超小安裝體積：長*寬*高=26mm*12mm*23mm

?系統成本有顯著降低的Type B型RCMU

?故障電流檢測根據IEC62109或VDE0126

?BW=DC~700Hz頻率范圍

3.6 PV側電流傳感器

PV側電流傳感器主要有以下作用：

?LCD顯示電流;

?計算Pdc用于MPPT追蹤;

?輸入BOOST電流限流;

?參與PV內環的控制;

?直流過流保護及產生中斷;

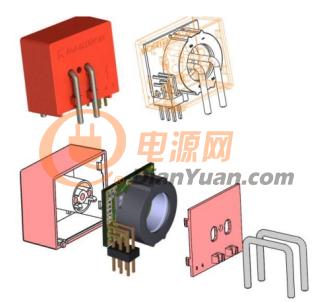

業界在用的雙電源方案，在設計輔助電源時，多設計了一個繞組，這樣會增加電源設計的復雜度，雙電源本身的損耗會大于單電源的，同時雙電源的器件本身價格要大于單電源，因此開發一款小型化、低成本單電源的電流傳感器應運而生。針對逆變器的PV側電流檢測的需求，Magtron獨立開發的單芯片、超小體積電流傳感器MS20 Series如圖五。MS以獨有的小型化，高帶寬的優勢在超薄逆變器中有著得天獨厚的優勢，隨著軟件算法的進步和發展，相比日前主流的高精度閉環電流傳感器有著巨大的設計價值和應用前景。

Magtron SoC芯片方案電流檢測技術：

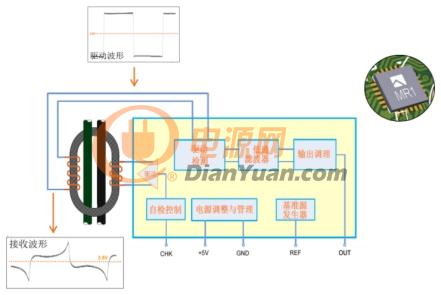

如圖六單芯片ASIC解決方案，PGA可編程增益單元，可根據客戶不同量程需求匹配不同的增益比以及根據電流大小變化自動調節增益輸出，實現全量程高精度;TC溫度校正模塊可實現全溫區高低溫校正補償;可編程基準模塊讓電壓基準任意可調節成為現實;芯片上的Stable Output輸出驅動模塊具有吸收100mA，推動50mA電流的能力;OTP可編程E-Fuse陣列存儲器,大大提升了存儲的可靠性和持久性;專用DSP數字信號處理器實現雙向高速串行通訊;

?

?

?

?

圖六

模塊主要特點：

?

?

?

?

圖七

?增益以及電流量程可調

?內置智能傳感SoC芯片

?超小體積，長*寬*高=15*6*12mm

?BW=DC~150KHz,交直流都可測，響應時間<3uS

?高線性度εL=0.4‰

四、磁性元器件優化

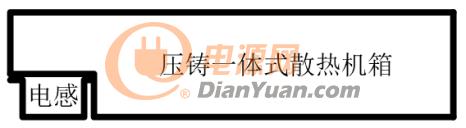

行業起初，非晶電感的應用比較廣泛，后來由于鐵硅鋁的性價比較高，控制特性較好，噪音等方面優勢，非晶電感在本行業應用越來越少，鐵硅鋁已經主宰逆變器行業的舞臺。在整機成本中磁性元件的價格占的比重較大，以5KW單相逆變器為例，逆變開關頻率20KHZ，經MATHCAD計算單個逆變電感需要3個MS226060的鐵硅鋁磁環，30KHZ時候需要2個;BOOST開關頻率30KH計算需要2個MS226060磁環。稿主建議將開關頻率提高40KHZ~60KHZ這樣可以大量減少磁環疊加的個數，降低了成本，提高了效率，電感整個高度尺寸降低，逆變器內部較高的電子元件一般是電感，所以降低電感尺寸是小型化設計和降本的法寶之一。

五、輔助散熱

眾所周知，逆變器的內部系統最大溫度點會影響器件的選型。機體內部的結溫將直接影響器件模塊的壽命。對于現在一般用的K10/K52的絕緣紙方案，可將其更新用陶瓷散熱的方式，陶瓷片的導熱系數高于K10/K52的30倍左右，溫升比K10/K52方案低10°以上，這樣可減小熱損耗，降低散熱器成本和提高逆變器的使用壽命。

六、結束語

本文對光伏逆變器小型化，低成本化設計提供點思路。光伏逆變器發展到今天，綜觀逆變器行業，除了擁有專利的支撐，如何把有限的資源做到高效的整合和管控，做到穩定性和低成本是最終的目標，目前已有幾家主流的光伏逆變器廠家能夠利用先進技術與高性價比器件的整合，實現機器高效率發電的基本要求。

未來產品競爭越來越激勵，為了應對這種局面Magtron全力致力于低成本，小型化的設計理念，為光伏逆變器設計者全面提供產品和技術上的全套解決方案與服務。
